سیستم خنک کاری مایع موتورسیکلت چگونه کار می کند؟

سیستم خنک کاری مایع موتورسیکلت با همکاری واترپمپ، ترموستات و رادیاتور، دمای موتور را کنترل می کند و از افزایش بیش از حد حرارت جلوگیری می کند.

سیستم خنک کاری مایع یکی از بخش های مهم در موتورسیکلت های مجهز به موتور آب خنک است که وظیفه دارد دمای موتور را در محدوده مناسب نگه دارد. این سیستم با کمک قطعاتی مانند واترپمپ، ترموستات، رادیاتور، فن و مایع خنک کننده، گرمای تولید شده در موتور را جذب و به محیط منتقل می کند. اختلال در عملکرد هر یک از این قطعات می تواند باعث افزایش دمای موتور و آسیب دیدن بخش های مختلف آن شود.

اهمیت سیستم خنک کاری مایع در موتورسیکلت

موتور موتورسیکلت هنگام احتراق سوخت، گرمای زیادی تولید می کند. بخشی از این گرما برای عملکرد موتور ضروری است، اما افزایش بیش از حد دما می تواند باعث کاهش راندمان، افزایش استهلاک و آسیب دیدن قطعات داخلی شود. به همین دلیل، کنترل دمای موتور اهمیت زیادی دارد.

در سیستم خنک کاری مایع، مایع مخصوص در مسیرهایی داخل موتور گردش می کند و گرما را از بخش های داغ جذب می کند. سپس این مایع وارد رادیاتور می شود تا گرمای خود را به هوای محیط انتقال دهد و پس از خنک شدن، دوباره به موتور بازگردد.

این فرایند به حفظ دمای مناسب موتور کمک می کند و در شرایط مختلف، از جمله ترافیک، حرکت با سرعت پایین و استفاده طولانی مدت، اهمیت دارد.

سیستم خنک کاری مایع موتورسیکلت چگونه کار می کند؟

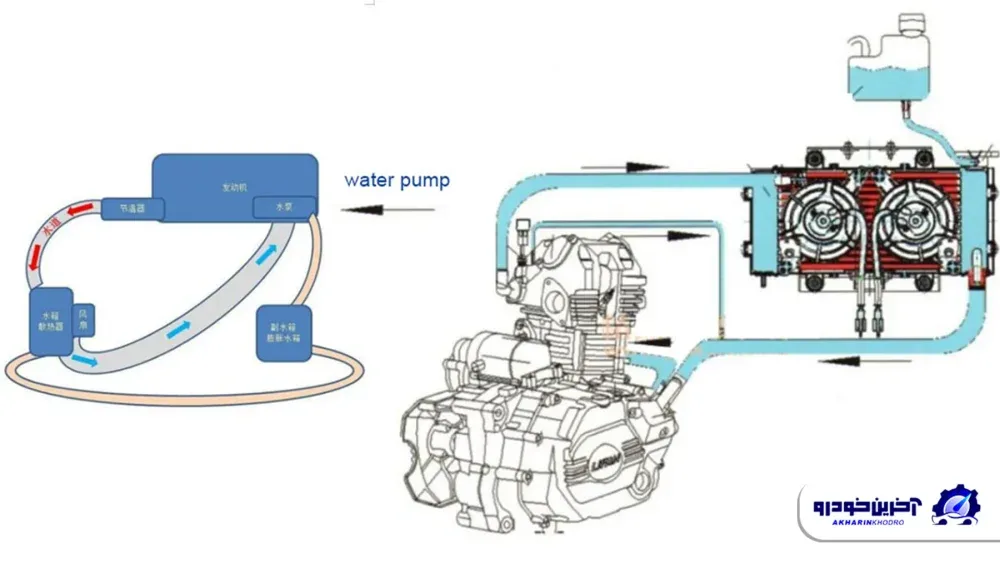

عملکرد این سیستم بر اساس گردش مداوم مایع خنک کننده میان موتور و رادیاتور انجام می شود. واترپمپ نیروی لازم برای حرکت مایع را فراهم می کند و ترموستات نیز با توجه به دمای موتور، مسیر گردش مایع را تنظیم می کند.

در ابتدای روشن شدن موتور و زمانی که دمای آن پایین است، ترموستات معمولا مسیر اصلی گردش مایع به سمت رادیاتور را می بندد. در این شرایط، مایع در مدار کوتاه گردش می کند تا موتور سریع تر به دمای کاری مناسب برسد.

با افزایش دمای موتور، ترموستات به تدریج باز می شود و مایع خنک کننده امکان گردش در مدار اصلی را پیدا می کند. مایع داغ پس از ورود به رادیاتور، گرمای خود را از طریق پره های رادیاتور به هوای محیط انتقال می دهد. سپس مایع خنک تر دوباره به موتور بازمی گردد. به طور کلی، این سیستم از دو مسیر اصلی تشکیل شده است:

مدار کوتاه: مسیری که در آن مایع خنک کننده پیش از رسیدن موتور به دمای کاری مناسب گردش می کند و عبور آن از رادیاتور محدود است.

مدار اصلی: مسیری که با باز شدن ترموستات، گردش مایع میان موتور و رادیاتور را امکان پذیر می کند.

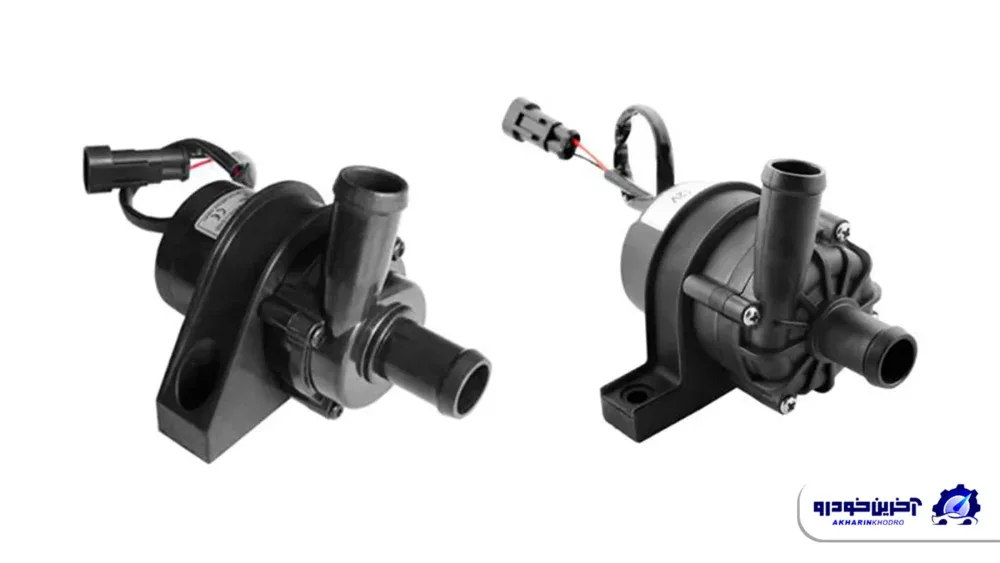

واترپمپ موتورسیکلت چیست و چه وظیفه ای دارد؟

واترپمپ یکی از قطعات اصلی سیستم خنک کاری مایع است که وظیفه گردش مایع خنک کننده را بر عهده دارد. این قطعه مایع را در مسیرهای داخلی موتور و رادیاتور به حرکت درمی آورد تا گرمای موتور به شکل موثری دفع شود.

واترپمپ معمولا با استفاده از نیروی مکانیکی موتور یا سازوکار محرک مخصوص خود کار می کند. در برخی موتورسیکلت ها نیز از پمپ های الکتریکی استفاده می شود. نوع و ساختار واترپمپ به طراحی موتور و سیستم خنک کاری آن بستگی دارد.

اگر واترپمپ نتواند مایع را با دبی مناسب به گردش درآورد، انتقال گرما با مشکل مواجه می شود و دمای موتور ممکن است افزایش پیدا کند.

آب بند واترپمپ و سوراخ تخلیه

واترپمپ برای جلوگیری از نشت مایع خنک کننده به بیرون، به آب بند مجهز است. این قطعه مانع خروج مایع از محل اتصال بخش های داخلی پمپ می شود.

در بسیاری از طراحی ها، سوراخ تخلیه کوچکی در بدنه واترپمپ وجود دارد که به آن سوراخ تخلیه یا سوراخ کنترل نشتی گفته می شود. این سوراخ کمک می کند نشتی احتمالی از آب بند داخلی پیش از رسیدن مایع به بخش های دیگر مشخص شود.

مشاهده نشتی مایع خنک کننده از این قسمت می تواند نشانه فرسودگی آب بند یا وجود ایراد در واترپمپ باشد. در چنین شرایطی، بررسی و رفع مشکل اهمیت دارد؛ زیرا ادامه استفاده از موتور با کاهش مایع خنک کننده ممکن است به افزایش دمای آن منجر شود.

علائم خرابی واترپمپ موتورسیکلت

خرابی واترپمپ می تواند با نشانه های مختلفی همراه باشد. البته این علائم همیشه به معنای خرابی قطعی پمپ نیستند و برای تشخیص دقیق، بررسی سایر بخش های سیستم خنک کاری نیز لازم است.

افزایش غیر عادی دمای موتور

مشاهده نشتی مایع خنک کننده در اطراف واترپمپ

کاهش مکرر سطح مایع خنک کننده

شنیده شدن صدای غیر معمول از محل واترپمپ

مشاهده آثار خوردگی یا آسیب در بخش های مرتبط با پمپ

در صورت مشاهده این نشانه ها، بهتر است سیستم خنک کاری بررسی شود تا از وارد شدن آسیب بیشتر به موتور جلوگیری شود.

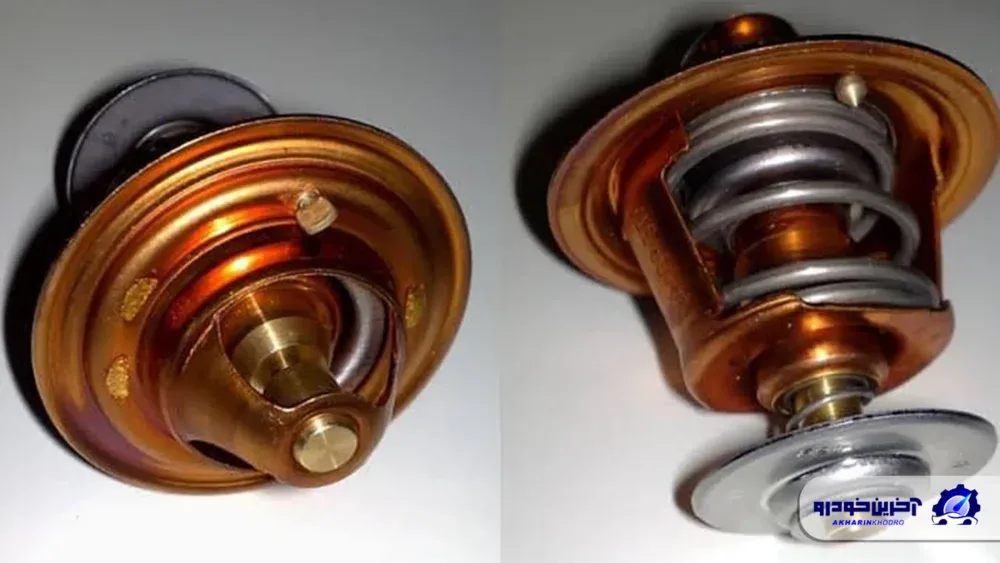

ترموستات موتورسیکلت چه وظیفه ای دارد؟

ترموستات قطعه ای است که مسیر گردش مایع خنک کننده را بر اساس دمای موتور کنترل می کند. وظیفه اصلی آن این است که موتور در زمان مناسب به دمای کاری برسد و پس از آن نیز دمای موتور در محدوده مناسب حفظ شود.

هنگامی که موتور سرد است، ترموستات معمولا مسیر اصلی گردش مایع به سمت رادیاتور را می بندد. با بالا رفتن دما، ترموستات باز می شود و اجازه می دهد مایع خنک کننده وارد رادیاتور شود. به این ترتیب، موتور نه بیش از حد سرد می ماند و نه به آسانی بیش از اندازه داغ می شود.

نشانه های خرابی ترموستات

خرابی ترموستات ممکن است به دو شکل اصلی بروز پیدا کند: گیر کردن در حالت بسته یا گیر کردن در حالت باز.

تشخیص خرابی ترموستات باید با بررسی دمای موتور و وضعیت گردش مایع انجام شود. تعویض این قطعه بدون بررسی علت اصلی مشکل، همیشه راه حل مناسبی نیست.

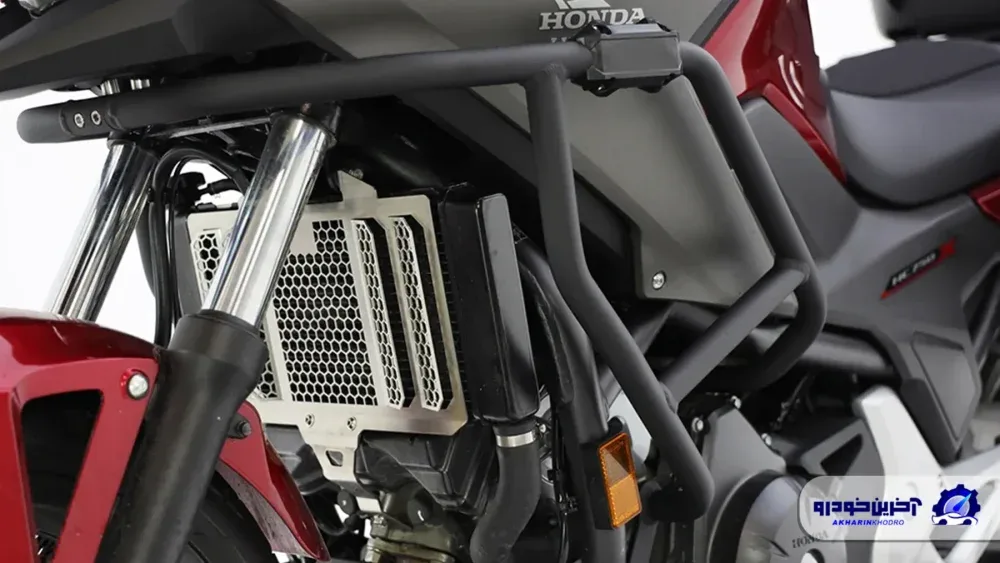

رادیاتور موتورسیکلت چگونه گرما را دفع می کند؟

رادیاتور یکی از اجزای اصلی سیستم خنک کاری مایع است که وظیفه دارد گرمای جذب شده توسط مایع خنک کننده را به محیط منتقل کند. این قطعه معمولا از شبکه ای از لوله ها و پره های فلزی تشکیل شده است که سطح تماس مناسبی با هوا ایجاد می کنند.

مایع داغ پس از خروج از موتور وارد رادیاتور می شود. با عبور هوا از میان پره ها، بخشی از گرمای مایع به محیط انتقال پیدا می کند. سپس مایع خنک تر از رادیاتور خارج می شود و دوباره به سمت موتور حرکت می کند.

عملکرد مناسب رادیاتور به تمیز بودن پره ها، سالم بودن مسیرهای داخلی و گردش صحیح مایع خنک کننده وابسته است. گرفتگی، آسیب دیدگی یا نشتی رادیاتور می تواند توانایی سیستم برای دفع گرما را کاهش دهد.

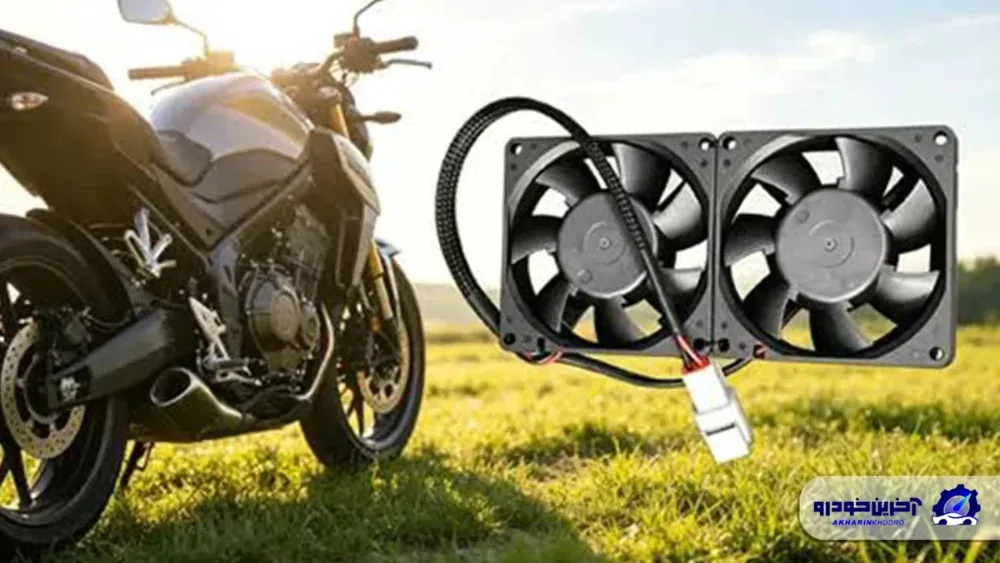

فن الکتریکی رادیاتور چه زمانی فعال می شود؟

در شرایطی که جریان هوای طبیعی از میان رادیاتور کافی نباشد، فن الکتریکی به خنک شدن مایع کمک می کند. این وضعیت ممکن است هنگام توقف موتورسیکلت، حرکت با سرعت پایین یا قرار گرفتن در ترافیک رخ دهد.

فن با عبور دادن هوا از میان پره های رادیاتور، انتقال گرما را افزایش می دهد. در بسیاری از موتورسیکلت ها، فعال و غیرفعال شدن فن بر اساس دمای مایع خنک کننده و با کمک حسگرها و مدار کنترل انجام می شود.

اگر فن در زمان مورد نیاز فعال نشود، دمای موتور ممکن است افزایش پیدا کند. البته خرابی فن تنها علت احتمالی نیست و باید بخش هایی مانند فیوز، سیم کشی، حسگر دما و مدار کنترل نیز بررسی شوند.

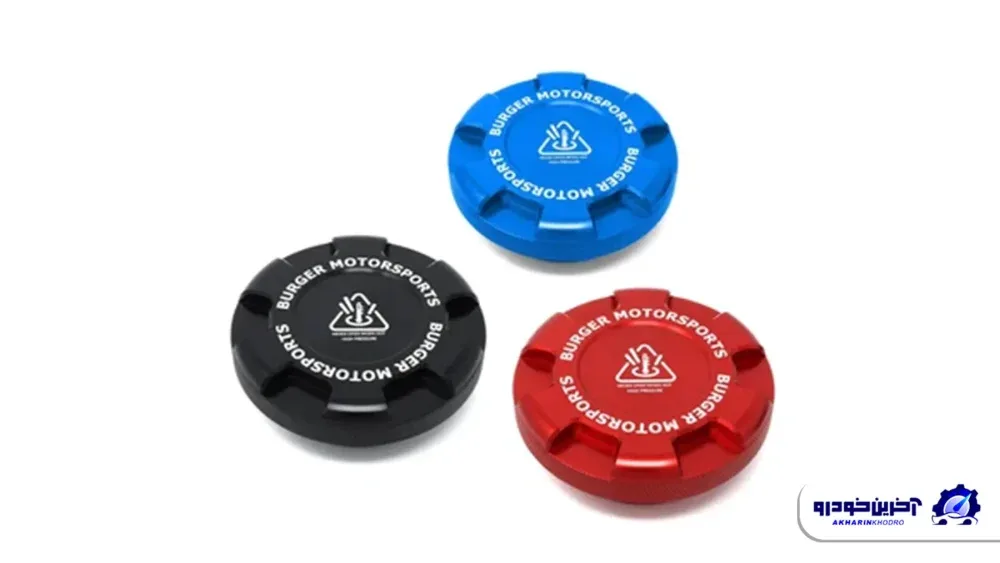

درپوش رادیاتور و مخزن انبساط چه کاربردی دارند؟

درپوش رادیاتور فقط برای بستن دهانه رادیاتور استفاده نمی شود، بلکه در کنترل فشار سیستم خنک کاری نیز نقش دارد. این قطعه به حفظ فشار طراحی شده در مدار کمک می کند و در صورت رسیدن فشار به محدوده مشخص، امکان انتقال مایع به سمت مخزن انبساط را فراهم می کند.

مخزن انبساط نیز فضایی برای جبران تغییر حجم مایع خنک کننده در اثر افزایش و کاهش دما در اختیار سیستم قرار می دهد. با گرم شدن مایع، حجم آن افزایش پیدا می کند و بخشی از مایع می تواند وارد مخزن شود. با سرد شدن سیستم، مایع در صورت فراهم بودن شرایط لازم به مدار بازمی گردد.

خرابی درپوش رادیاتور یا وجود مشکل در مسیر ارتباطی آن با مخزن انبساط ممکن است باعث کاهش سطح مایع، نشتی یا اختلال در کنترل فشار شود. بنابراین، بررسی وضعیت این قطعات نیز در نگهداری سیستم خنک کاری اهمیت دارد.

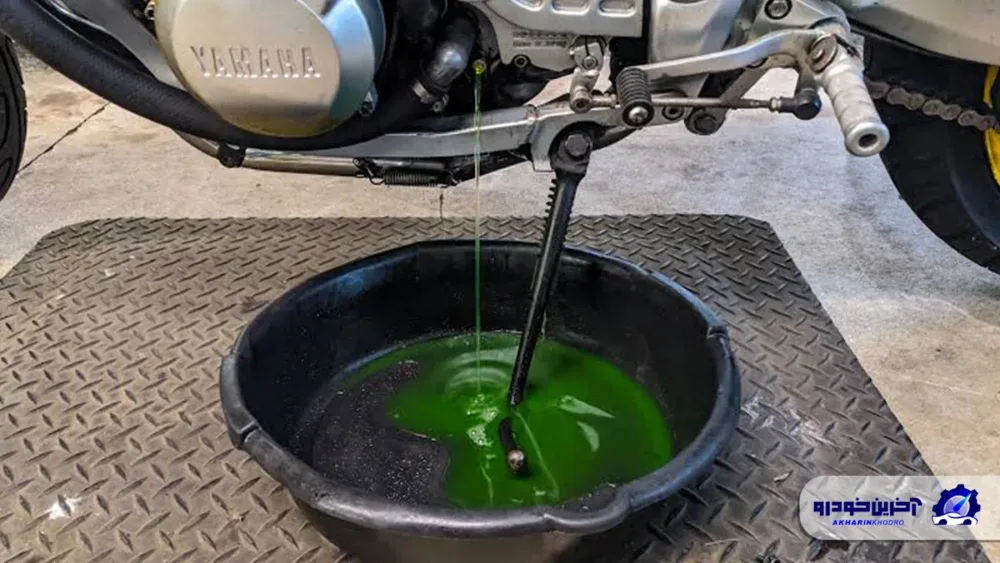

مایع خنک کننده موتورسیکلت چیست؟

مایع خنک کننده وظیفه جذب گرما از موتور و انتقال آن به رادیاتور را بر عهده دارد. این مایع معمولا از ترکیب آب و مواد افزودنی مخصوص تشکیل می شود که به کنترل خوردگی و محافظت از اجزای داخلی سیستم کمک می کنند.

استفاده از مایع مناسب اهمیت زیادی دارد؛ زیرا ترکیب نامناسب یا آب فاقد افزودنی های لازم می تواند احتمال خوردگی و رسوب گذاری را افزایش دهد. همچنین، سطح مایع خنک کننده باید در بازه توصیه شده سازنده قرار داشته باشد.

برای نگهداری صحیح از این بخش، لازم است سطح مایع به صورت دوره ای بررسی شود و در صورت مشاهده کاهش مکرر، علت نشتی یا مصرف مایع مشخص شود. نوع مایع و زمان تعویض آن نیز باید مطابق دستورالعمل سازنده موتورسیکلت باشد.

هنگام بررسی سطح مایع، نباید درپوش رادیاتور را زمانی که موتور داغ است باز کرد؛ زیرا سیستم ممکن است تحت فشار باشد و مایع داغ باعث سوختگی شود. بهتر است پیش از انجام این کار، موتور کاملا خنک شود.

چرخه عملکرد سیستم خنک کاری مایع موتورسیکلت

عملکرد کلی سیستم خنک کاری مایع را می توان در چند مرحله خلاصه کرد:

موتور روشن می شود و در اثر احتراق، گرما تولید می کند.

مایع خنک کننده گرمای قطعات داخلی موتور را جذب می کند.

واترپمپ مایع را در مسیرهای سیستم به گردش درمی آورد.

در زمان سرد بودن موتور، ترموستات گردش مایع را در مدار کوتاه نگه می دارد.

با افزایش دمای موتور، ترموستات باز می شود و مایع داغ به سمت رادیاتور می رود.

رادیاتور گرمای مایع را به هوای محیط منتقل می کند.

مایع خنک شده دوباره به موتور بازمی گردد و این چرخه ادامه پیدا می کند.

فن الکتریکی نیز در شرایطی که جریان هوای طبیعی کافی نباشد، به دفع گرمای رادیاتور کمک می کند. هماهنگی میان این قطعات باعث می شود دمای موتور در محدوده مناسب باقی بماند.
